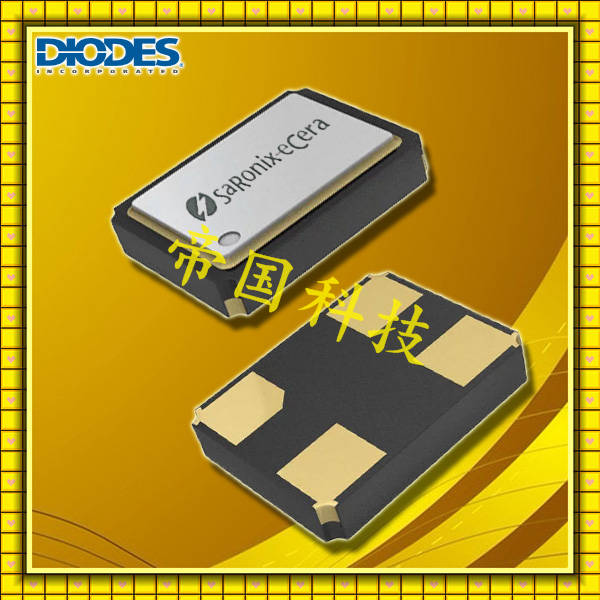

規格型號：11323179
頻率：20MHZ

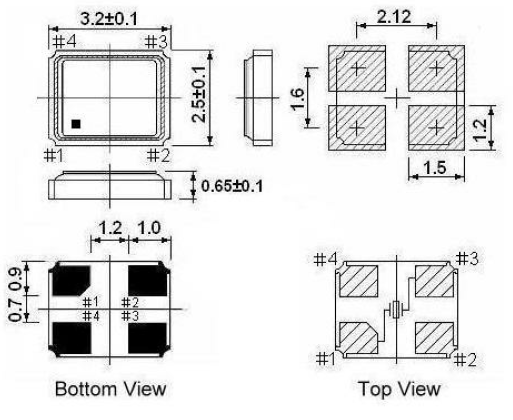

尺寸：3.2*2.5mm
PDF
產品描述：小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升。改變了傳統的...

百利通亞陶晶振,貼片晶振,FL2000132Z晶振,20MHZ晶體亞陶科技是美商Pericom集團 (NASDQ: PSEM) 的子公司,在2010年,亞陶科技正式更名為「百利通亞陶科技股份有限公司」,公司英文名字則是PSE Technology Corporation,(PSE是擷取母公司Pericom與品牌名Saronix Ecera的第一個字母而組成).SaRonix-eCera仍為Pericom公司頻率控制產品的品牌.
石英晶體諧振器是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

石英晶振規格	單位	FL2000132Z 3225mm 晶振說明	進口振蕩器基本條件
額定頻率范圍	f_nom	20MHZ	晶振標準頻率
儲存溫度	T_stg	-20°C ～ +70°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
電源電壓	SV	1.8V 2.5V 3.3V
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息。
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們。
負載電容	CL	10pF	超出標準說明,請聯系我們。
串聯電阻（ESR）	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

負載電容
百利通亞陶晶振,貼片晶振,FL2000132Z晶振,20MHZ石英晶體如果振蕩電路中負載電容的不同,可能導致石英晶振振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.

其中CS表示電路的雜散電容.

                    頻率和負載電容特征圖器

                     振蕩回路參數設置參考

    臺灣百利通·亞陶晶體百利通亞陶晶振,貼片晶振,FL2000132Z晶振,20MHZ晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務. 百利通亞陶晶振科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.
