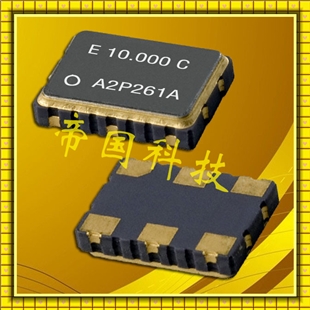

- 規格型號：79367531
- 頻率：10.0~166.0MHZ
- 尺寸：7.0*5.0mm
- 產品描述：日本愛普生晶振,EPSON晶振代理商,SG-9001CA振蕩器,"SG-9001CA C20P 25.0000MC"石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設...

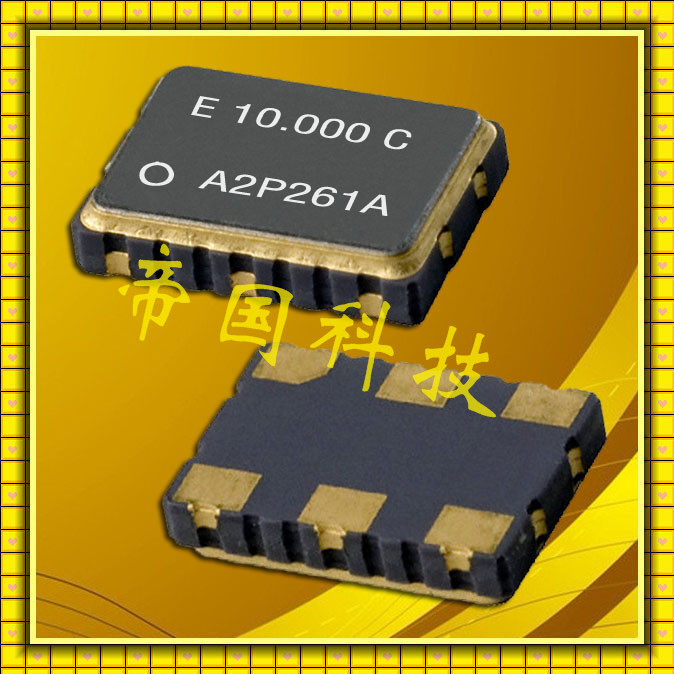

日本愛普生晶振,EPSON晶振代理商,SG-9001CA振蕩器,SG-9001CA C20P 25.0000MC
.jpg)
日本愛普生晶振,EPSON晶振代理商,SG-9001CA振蕩器,石英晶體振蕩器,"SG-9001CA C20P 25.0000MC",在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.
| 晶振參數 | 符號 | SG-9001CA |
| 標準頻率 | fo | 10.0MHZ to 166.0MHZ |
| 電源電壓 | Vcc | 3.3V ± 0.3V |
| 存儲溫度 | T_stg | -40℃ ~ +125℃ |
| 工作溫度 | T_use | -20℃ ~ +70℃ |
| 頻率公差 | F_tol | ±2.0×10-6 Max |
| 電流消耗 | Icc | 20 mA MAX |
| 輸入電阻 | Rin | 100KΩ Min |
| 對稱性 | SYM | 45% to 55% |
| 輸出負載 | L_CMOS | 15pF Max |
| 輸出電壓 | VIH | 70% Vcc Min |
| VIL | 30% Vcc Min | |
| 上升/下降時間 | tr/tf | 2.7 ns Max |
| 啟動時間 | T_str | 10 ms Max |
| 頻率老化 | F_aging | ±5×10-6 /years Max |
1.解析目的與步驟
a) 實際量測電路板上頻率波型與公差.
(Crystal on board test to verify tolerance and waveform)
b) 量測振蕩電路負性電阻值 –R .
(Measure the Negative Resistance(-R) of the oscillation circuit)
c) 調整C1 C2電容以得到更大的頻率變化寬裕度.
(Modify the C1,C2 to obtain bigger allowance)
d) 根據以上電路板量測數據建議適當振蕩子規格.
(Suggest the crystal specification based on above test)
2.分析過程中使用到之設備,"SG-9001CA C20P 25.0000MC"
.jpg)
愛普生以“成為被全世界人們所信賴、與社會共同發展、開放的公司”的經營理念為基礎,通過扎根于世界各地社區社會的活動,實現與社會和諧共生.每一位員工都應認識到企業應該具備更高的社會性,應該站在公司的立場,作為優秀的企業公民積極參與社會貢獻活動,與社會形成共同發展的關系."SG-9001CA C20P 25.0000MC"
愛普生所從事的社會貢獻不局限于單純財務上的支持,而更重視將支撐著愛普生事業的以圖像、影像為基礎的技術和知識還原社會,通過我們的事業本體為社會做貢獻.未來,愛普生將繼續開展包括員工人力支援在內的社會貢獻活動.
"SG-9001CA C20P 25.0000MC", 愛普生緊扣客戶需求,提供高品質,高信賴度的產品及優質服務.日本國內和海外各事業部率先取得IS0900認證.并且,還率先取得大型汽車制造企業所要求的ISO/TS 16949認證.
ISO/TS 16949是以QS-900為基準,根據汽車制造業所要求的標準更加嚴格的認證,此認證標準在世界各國是通用的
石英領域品質方針
我們將時刻意識到顧客所在,通過創造和實現顧客價值而提供讓顧客滿意和信賴的商品與服務.
并恒久開展業務改革,從而提高工作質量、實現“QCDS”之目標.
對于所面臨的課題,我們將基于五項主義追究其真因,本著原理原則旋轉“PDCA”的循環,科學而合理地給予解決.
