- 規格型號：77831874
- 頻率：1.0~166.0MHZ
- 尺寸：3.2*2.5mm
- 產品描述：日本愛普生晶振,石英晶振SG-8003CE,有源晶振,小體積有源石英晶體振蕩器,在生產時需要在完全凈化車間,在密封的機器設備中測良,封裝等技術1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減...

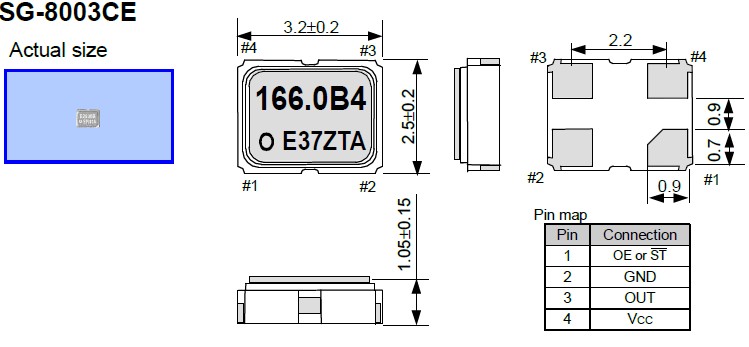

日本愛普生晶振,石英晶振SG-8003CE,有源晶振
.jpg)
日本愛普生晶振,石英晶振SG-8003CE,有源晶振,小體積有源石英晶體振蕩器,在生產時需要在完全凈化車間,在密封的機器設備中測良,封裝等技術1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.
| 晶振參數 | 符號 | SG-8003CE |
| 標準頻率 | fo | 1.0MHZ to 166.0MHZ |
| 電源電壓 | Vcc | 1.8V,2.5V,3.3V |
| 存儲溫度 | T_stg | -40℃ ~ +85℃ |
| 工作溫度 | T_use | -20℃ ~ +70℃/-40℃ ~ +85℃ |
| 頻率公差 | F_tol | ±50.0×10-6 Max |
| 電流消耗 | Icc | 15 mA MAX |
| 輸入電阻 | Rin | 100KΩ Min |
| 對稱性 | SYM | 45% to 55% |
| 輸出負載 | L_CMOS | 15pF Max |
| 輸出電壓 | VIH | 70% Vcc Min |
| VIL | 30% Vcc Min | |
| 上升/下降時間 | tr/tf | 2.5 ns Max |
| 啟動時間 | T_str | 5 ms Max |
| 頻率老化 | F_aging | ±3 ×10-6 /years Max |
石英晶體共振子的兩端往振蕩電路看過去,排除共振子以外的所有阻抗特性質總和,振蕩電路上必須提供足夠大的增益來補償共振子共振時的機械能損耗,也就是放大器為一個能量源,若負性阻抗的能量源大于振蕩電路的損耗時,能源回路為平衡狀態此回路為穩定振蕩,負性阻抗不是產品規格參數,但卻是振蕩線路設計時很重要的性能指針.
正確的選取Cg/Cd的值將有利于振蕩電路的工作穩定,并能使振蕩頻率能滿足使用的頻率要求.
其選取的步驟如下：
首先應該按照-R的需求選擇Cg/Cd,在滿足TS的情況下應盡量選取電容小一些,以保持較高的–R確保電路振蕩的穩定性.
當無法滿足-R要求時應考慮對IC的特性重新評估、選擇.
※ -R的計算公式：-R = gm/ {ω2 *（Cg*Cd）} gm為互導,單位：S（西門子）
※ 早期測試-R的儀器有HP-4195A等,但現階段皆改為crystal搭配VR實測法.
※ -R的要求(標準)：
-R≧ 3~10 Max ESR. ,若-R低于3倍時會因石英諧振器與電路的匹配
不良而容易出現不起振或振蕩不穩定、振蕩啟動時間延長等問題.
.jpg)
愛普生通過實現《經營理念》的活動履行企業社會責任（CSR）.
愛普生把《經營理念》置于企業經營的軸心.在遵守法律法規和企業道德倫理的基礎上,通過創造超越顧客期待的價值的企業活動,建立與全體利益相關方之間的信賴關系并伴隨社會共同發展,從而為創造更美好的社會而做出積極的貢獻.
為了實現《經營理念》,愛普生在2005年制定了《企業行動準則》,明確為顧客、股東和投資家等所有利益相關方所應注意的事項及應采取的行動,并在整個集團貫徹落實.2006年,在《企業行動準則》的基礎上制定了《員工行為規范》,明確每位員工應采取的行動.《員工行為規范》根據社會環境的變化以及法律法規的動向而隨時修訂.
愛普生株式會社承諾所有的運作皆遵守本地國家的法律,并符合國際上所共同認知環保與社會責任的標準,執行各項環境及職業安全衛生管理工作；落 實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.
我們將持續關注企業社會責任各項新議題,使本公司更加完整并落實企業社會責任所有面向.
對內,我們將透過各種教育訓練與活動,用心創造一個多元且充滿活力的工作環境 (例如健康促進活動);
對外,本公司透過與利害相關團體間的溝通,積極落實企業社會責任活動,持續投入社會公益,降低對社會環境之沖擊.
