規格型號：57187291
頻率：3.0~54.0MHZ

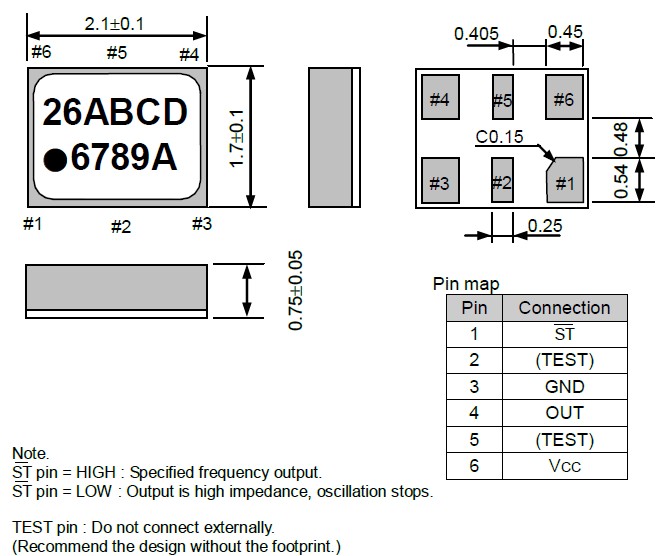

尺寸：2.1*1.7mm
PDF
產品描述：SG-150SEE有源晶振,EPSON貼片晶振,SPXO振蕩器,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的...

SG-150SEE有源晶振,EPSON貼片晶振,SPXO振蕩器,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

晶振參數	符號	SG-150SEE
標準頻率	fo	3.000 MHZ to 54.000 MHZ
電源電壓	Vcc	5.0 V ± 0.5V
存儲溫度	T_stg	-40℃ ~ + 85℃
工作溫度	T_use	-40℃ ~ + 85℃
頻率穩定度	F_tol	±20.0×10^-6 Max
電流消耗	ICC	6 mA MAX
輸出禁用電流	I_dis	12 mA MAX
待機電流	I_std	5.0 uA MAX
對稱性	SYM	45% to 55%
輸出負載	L_CMOS	15 pF Max
輸出電壓	VOH	90% Vcc Min
輸出電壓	VOL	10% Vcc Max
上升/下降時間	tr/tf	4.5 ns Max
啟動時間	T_str	5 ms Max
頻率老化	F_aging	±5 ×10^-6 /years Max

經由不同的石英切割角度及不同電極型狀的電場效應, 石英芯片展現了各種不同的振動模態. 以經常產生的振動模態可以概分為擾曲模態(flexure mode), 伸縮模態(extension mode), 面剪切模態(face shear mode) 和厚度剪切模態(thickness shear mode). 這幾種振動模態以簡單的方法在表一中可以看到. 在實際狀況中, 石英芯片并不是一定祇有單一種振動模態, 而可能有多種模態同時存在在一個石英芯片的振蕩中, 經由適當?shù)脑O計, 可以壓制其它不希望產生的振動模態(unwanted mode), 來達到主要振動模態的最佳化.

愛普生集團通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低環境負荷作為一種顧客價值提供給顧客.

創造并提供專研了“省、小、精”的水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.

不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環?；顒觼眍A防污染.

在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環?；顒拥乃?

通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.

將環?；顒拥男畔⑾蚬緝韧夤_,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.

通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.

深圳市帝國科技有限公司
SHENZHEN DIGUO TECHONLOGY CO.,LTD
聯系人：譚蘭艾    手機：86-13826527865
電    話：86-0755-27881119 QQ：921977998
E-mail：dgkjly@163.com
網   址：m.luck-168.com.cn
地   址：中國廣東省深圳市寶安區西鄉大道新湖路
