規格型號：77924827
頻率：16MHZ~67MHZ
尺寸：3.2*2.5mm
PDF
產品描述：亞陶科技是美商Pericom集團 (NASDQ: PSEM) 的子公司,在2010年,亞陶科技正式更名為「百利通亞陶科技股份有限公司」,公司英文名字則是PSE Technology Corporation,(PSE是擷取母公司Pericom與品牌名Saronix Ecera的第一個...

亞陶科技是美商Pericom集團 (NASDQ: PSEM) 的子公司,在2010年,亞陶科技正式更名為「百利通亞陶科技股份有限公司」,公司英文名字則是PSE Technology Corporation,(PSE是擷取母公司Pericom與品牌名Saronix Ecera的第一個字母而組成).SaRonix-eCera仍為Pericom公司頻率控制產品的品牌.

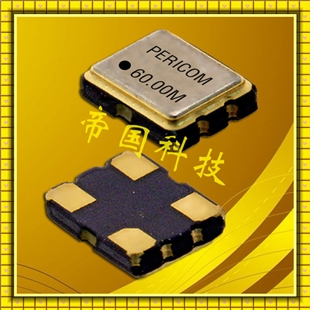

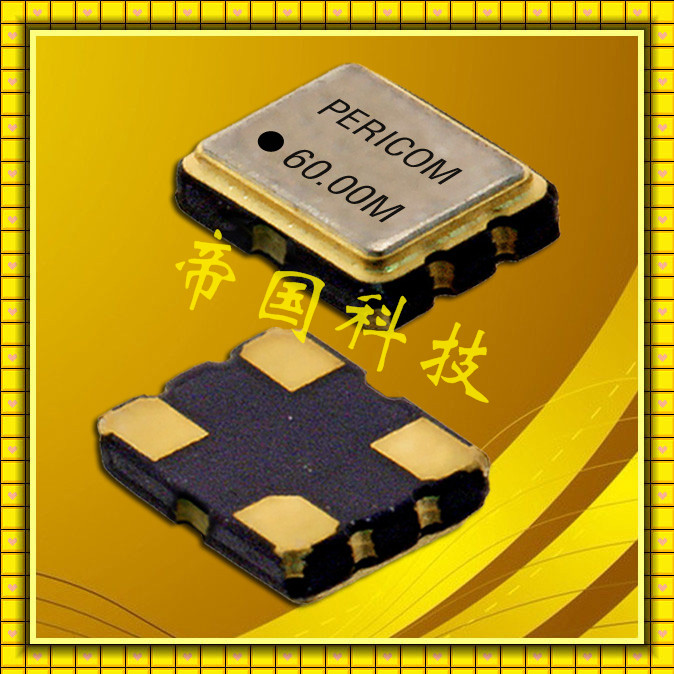

百利通振蕩器,MK3225mm晶振,進口臺灣貼片晶振,有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

石英晶振規格	單位	MK3225晶振說明	進口振蕩器基本條件
額定頻率范圍	f_nom	16MHZ～ 67MHZ	晶振標準頻率
儲存溫度	T_stg	-20°C ～ +70°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
電源電壓	SV	2.5V
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息。
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們。
負載電容	CL	10pF	超出標準說明,請聯系我們。
串聯電阻（ESR）	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

    負載電容
   如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.
其中CS表示電路的雜散電容.

                    頻率和負載電容特征圖器

                     振蕩回路參數設置參考
