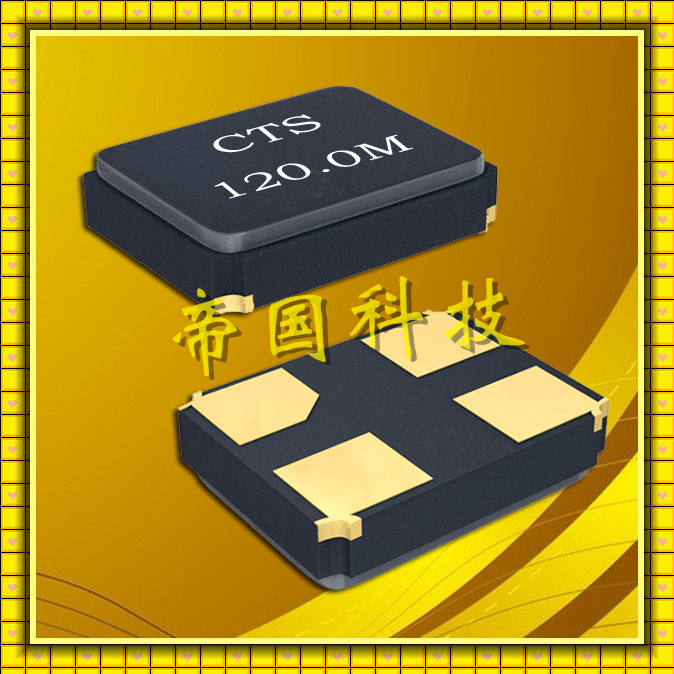

規格型號：96294456
頻率：12.0~120.0MHZ
尺寸：3.2*2.5mm
PDF
產品描述：CTS已經建立的全球足跡,CTS產品是利用先進的技術生產的高能力和專門的人員.CTS可以找到產品和服務在一個worldwide-Everywhere多樣的應用程序.每天.

GA324晶振,3225諧振器,CTS藍牙專用晶振,無論是3225mm尺寸或者是2520mm尺寸的貼片石英晶振,內部的石英晶片,研磨鍍層等技術,均需要采用機器設備運行,那么尺寸如此之小的晶體內部的晶片又是怎樣處理的呢？首先,通過滾筒倒邊,主要是為了去除晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

晶振規格參數	型號GA324
頻率范圍	12.0 MHz to 120.0 MHz
頻率公差25℃	±20 ppm, ±30 ppm, ±50 ppm
頻率穩定度公差(工作溫度范圍,引用到25°C閱讀)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作溫度范圍	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串聯電阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120.000 MHz	100 Ohms maximum
負載電容	8pF, 12pF, Series standard
并聯電容	3.0 pF typical, 5.0 pF maximum
激勵功率	10 μW typical, 100 μW maximum
老化（﹢25℃）	±5 ppm/yr maximum
絕緣電阻(直流100 v)	500M Ohms minimum
儲存溫度	-40°C to +125°C
回流條件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

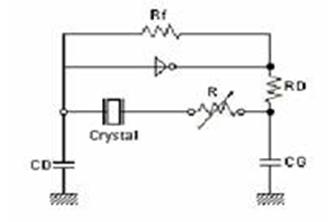

一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下：

鎘和CG是外部負載電容,其中已建成的芯片組. （請參閱芯片組的規格）

Rf為具有200KΩ~1MΩ反饋電阻.它的內置芯片一般設置.

Rd為限流電阻470Ω與1KΩ~.這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.

一個穩定的振蕩電路需要的負電阻,其值應是晶體阻力的至少五倍.它可寫為|-R|>5的Rr.

例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于？200Ω時的晶體的電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的.因此,這是非常重要的衡量負電阻（-R）以下說明：

線路連接的電阻（R）與晶體串聯

從起點到振蕩的停止點調整R的值.

振蕩期間測量R的值.

你將能夠獲得負電阻的值,|•R|= R +的Rr,和RR =晶體的阻力.

附：所連接的電路的雜散電容,可能會影響測定值.

自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.CTS電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.

為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「CTS電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
