- 規格型號：61893200
- 頻率：4.000~64.000MHZ
- 尺寸：3.0*9.0mm
- 產品描述：貼片石英晶體,"CA-301 20.0000M-C:PBFREE"體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通...

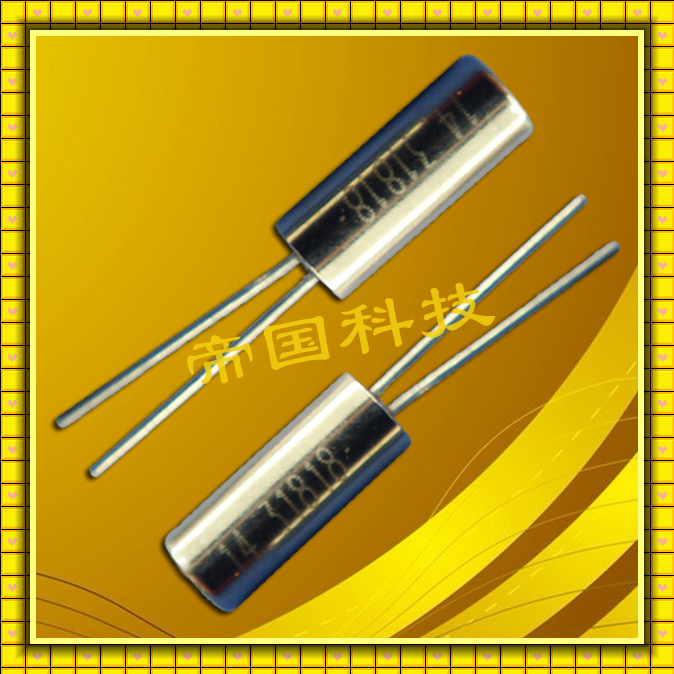

CA-301石英晶體諧振器,愛普生晶振代理商,圓柱晶振,CA-301 20.0000M-C:PBFREE

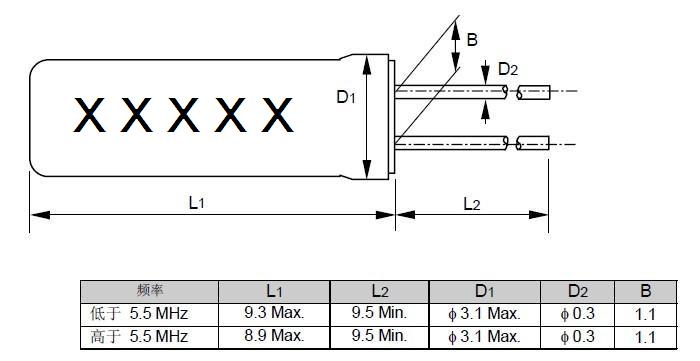

.jpg)
CA-301石英晶體諧振器,愛普生晶振代理商,圓柱晶振,"CA-301 20.0000M-C:PBFREE",體積小,產品本身小型,表面插件晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,愛普生晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
| 愛普生晶振規格 | 符號 | 規格說明 | 條件 |
|---|---|---|---|
| 額定頻率范圍 | f_nom | 4.000MHz ～ 29.999MHz | 基頻 *1 |
| 30.000MHz ～ 64.000MHz | 三次諧波 *2 | ||
| 儲存溫度 | T_stg | -40°C ～ +85°C | 裸存 |
| 工作溫度 | T_use | -20°C ～ +70°C | 對于低于等于5.5MHz的頻率，運作溫度范圍位于-10°C ～ +60°C |
| 激勵功率 | DL | 10μW ～ 100μW | |
|
頻率公差 （標準） |
f_tol |
±30 × 10-6 (低于5.5MHz:±50 × 10-6, ±100 × 10-6) |
+25°C |
|
頻率溫度特征 （標準） |
f_tem | 低于 5.5MHz: ±50 × 10-6 | -10°C ～ +60°C |
| 超出 5.5MHz: ±30 × 10-6 | -20°C ～ +70°C | ||
| 負載電容 | CL | 基頻:10pF ～ ∞. | 可指定 |
| 泛音:5pF ～ ∞ | |||
| 串聯電阻（ESR） | R1 | 如下表所示 |
-20°C ～ +70°C, DL=100μW |
| 頻率老化 | f_age | ±5 × 10-6 / year Max. |
+25°C, 第一年 |
.jpg)
愛普生通過實現《經營理念》的活動履行企業社會責任（CSR）.
"CA-301 20.0000M-C:PBFREE",愛普生把《經營理念》置于企業經營的軸心.在遵守法律法規和企業道德倫理的基礎上,通過創造超越顧客期待的價值的企業活動,建立與全體利益相關方之間的信賴關系并伴隨社會共同發展,從而為創造更美好的社會而做出積極的貢獻.
為了實現《經營理念》,愛普生在2005年制定了《企業行動準則》,明確為顧客、股東和投資家等所有利益相關方所應注意的事項及應采取的行動,并在整個集團貫徹落實.2006年,在《企業行動準則》的基礎上制定了《員工行為規范》,明確每位員工應采取的行動.《員工行為規范》根據社會環境的變化以及法律法規的動向而隨時修訂.
"CA-301 20.0000M-C:PBFREE", 石英是由硅原子和氧原子組合而成的二氧化硅（Silicon Dioxide, SiO2）, 以32點群的六方晶系形成的單結晶結構﹝圖一﹞.單結晶的石英晶體結構具有壓電效應特性, 當施加壓力在晶體某些方向時, 垂直施力的方向就會產生電氣電位. 相對的當以一個電場施加在石英晶體某些軸向時, 在另一些方向就會產生變形或振動現象. 掌握單結晶石英材料的這種壓電效應, 利用其發生共振頻率的特性, 發揮其精確程度作為各類型頻率信號的參考基準, 就是水晶震蕩器的設計與應用. 因?yàn)槭⒕w具有很高的材料Q值,所以絕大部份的頻率控制組件,如共振子及振蕩器,都以石英材料為基礎. 以石英為基礎的頻率控制組件可以依其壓電振動的屬性, 可以分為體波(bulk wave)振動組件及表面聲波(surface acoustic wave)振動組件. 體波振動組件如石英晶體共振子, 石英晶體濾波器及石英晶體振蕩器, 表面波振動組件如表面波濾波器及表面波共振子. 當石英晶體以特定的切割方式, 以機械加工方式予以表面研磨, 完成特定的外型尺寸就是通稱的石英芯片(quartz wafer 或 quartz blank ). 將這個石英芯片放置在真空還境中, 于表面鍍上電極后,再以導電材料固定在金屬或是陶瓷基座上, 并加以封裝, 就成為一般所謂的石英晶體共振子( quartz crystal resonator ). 利用石英共振子在共振時的低阻抗特性及波的重迭特性, 用鄰近的雙電極, 可以做出石英晶體濾波器. 將石英振蕩子加上不同的電子振蕩線路, 可以做成不同特性的石英振蕩器. 例如: 石英頻率振蕩器(CXO), 電壓控制石英晶體振蕩器(Voltage Controlled Crystal Oscillator, VCXO), 溫度補償石英晶體振蕩器(Temperature Compensated Crystal Oscillator, TCXO), 恒溫槽控制石英晶體振蕩器(Oven Controlled Crystal Oscillator, OCXO)…等. 相對于體波諧振的是表面聲波的諧振. 將石英晶體表面鍍以叉狀電極(inter-digital-transducer, IDT)方式所產生的表面振蕩波, 可以制造出短波長(高頻率)諧振的表面聲波共振子(SAW Resonator)或表面聲波濾波器(SAW Filter).
