規格型號：30014536
頻率：32.768KHZ
尺寸：1.2x1.0x0.35mm
PDF
產品描述：1210mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品...

TXC晶振,四腳金屬面晶振,9HT13晶振,普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
臺灣TXC貼片晶振為一專業之頻率組件與感測組件供貨商,自1983年成立以來,始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 等頻率組件之研發、設計、生產與銷售,并因應市場應用與需求,透過自主核心技術,成功開發出各式感測組件(Sensor),產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場.多年來,我們始終以提升客戶價值為目標,是以無論在價格、質量、交期、服務等方面,均盡力盡心于超越客戶的期待,并以能成為客戶最佳的策略合作伙伴自我敦促.
超小型石英貼片晶振晶片的設計:石英晶片的長寬尺寸已要求在±0.00２mm內,由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作,從而導致產品在客戶端不能正常使用,晶振的研發及生產超小型石英SMD晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題,公司在此方面通過理論與實踐相結合,模擬出一整套此石英晶振晶片設計的計算機程序,該程序晶振的晶片外形尺寸已全面應用并取得很好的效果.

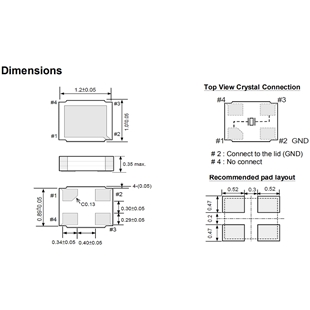

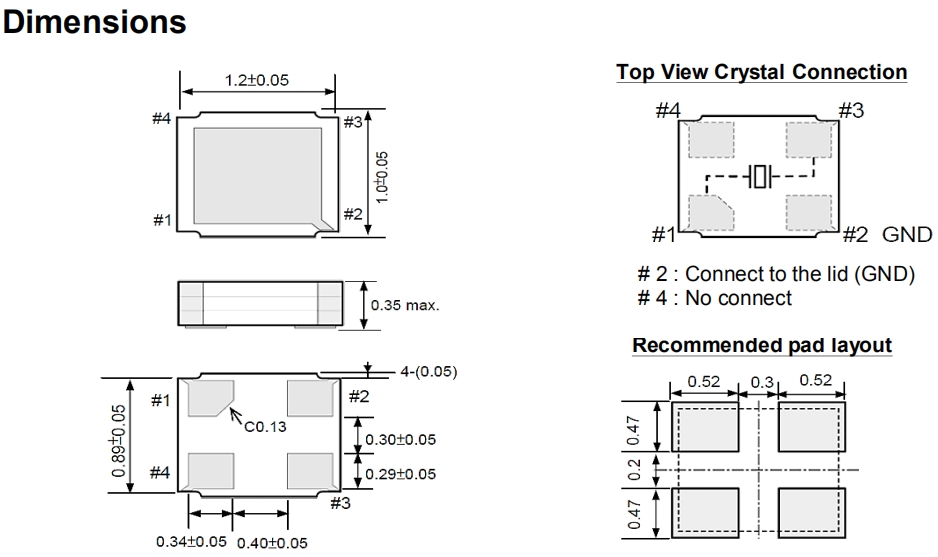

晶振型號	9HT13
標準頻率范圍	32.768KHz
儲存溫度	-55°C ~+125°C
工作溫度	-40°C~ +85°C
激勵功率	0.5μW (100μW max)
精度	±20 ppm
拐點溫度	+25°C ±5°C
負載電容	6.0pF，7.0pF，12.5pF
串聯電阻（ESR）	90KΩ Max

超聲波清洗

（1）使用AT-切割晶體和聲表面濾波器（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗.但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.

（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因?yàn)榫д窨赡苁艿狡茐?

（3）請勿清洗開啟式晶振產品

（4）對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.

（5）焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.

使用環境（溫度和濕度）

請?jiān)谝?guī)定的溫度范圍內使用石英晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將石英低功耗晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
