規格型號：30052842
頻率：8~70MHZ

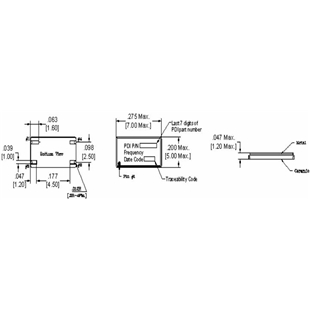

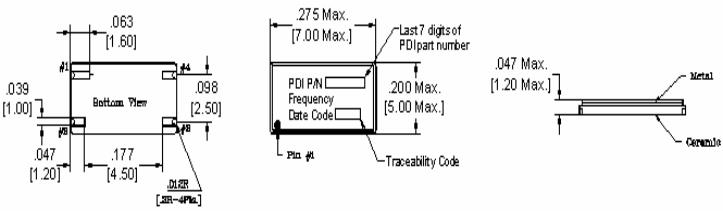

尺寸：7.0*5.0mm
PDF
產品描述：PDI晶振,C7晶振,PDI石英晶體,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏...

PDI晶振,C7晶振,PDI石英晶體,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

美國PDI 頻率控制元器件, 主要致力于石英晶振, 濾波器等系列產品規格的銷售。頻率控制產品:Crystals 石英晶體, Filter 晶體濾波器, XO 晶體振蕩器， VCXO壓控晶振, TCXO 溫補晶振, OCXO 恒溫晶振, TC-OCXO 溫補恒溫晶振, XO SMD封裝系列, XO 引線式封裝系列, TCXO SMD封裝系列, TCXO 引線式封裝系列, OCXO 恒溫晶振, OCXO SMD 封裝系列, OCXO 引線式封裝系列, TCVCXO 溫補壓控晶振.
PDI晶振是來自美國的頻率元件供應商,專業設計和量產各種高精度,高可靠,高穩定性,耐高溫,低功耗的優質正品晶振,每一顆PDI石英晶體振蕩器型號在市場上都能大賣,因其產品的優良性以及合理的價格總能讓眾多客戶慕名前來采買,導致PDI晶振名氣大漲,銷量創新高,堅持以一流的服務,優質的產品帶走用戶超值的體驗,讓用戶追隨他們的腳步前行,他們有著不斷超越自我的信念才使得PDI晶振,在業界聞名于世,同時,也用產品來證實他們的實力無人可敵,并開拓自己的新天地.
PDI Crystal在1989年已經是頻率控制設備的主要供貨商,主要致力于石英晶振,濾波器,PDI溫補晶振,有源晶振等系列產品規格的銷售,PDI晶振的高質量及高性能被廣泛的使用.PDI晶振,C7晶振,PDI石英晶體.

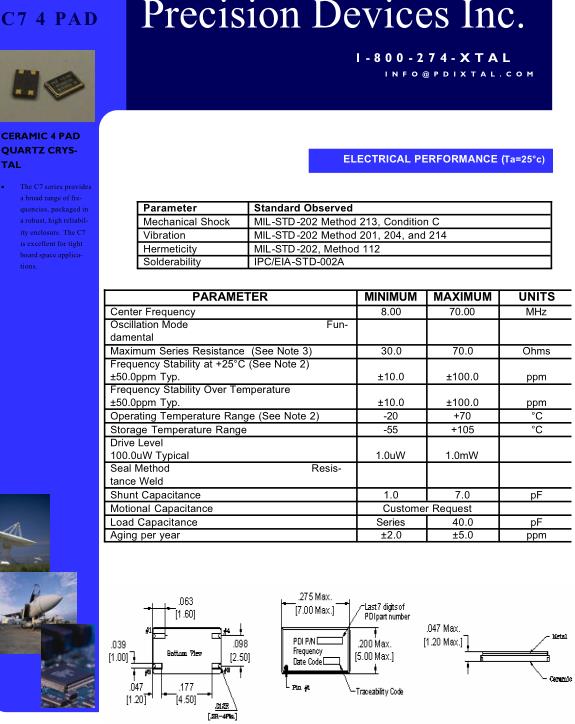

PARAMETER	MINI- MUM	MAXI- MUM	UNITS
Center Frequency	8	70	MHz
Oscillation Mode Fun- damental
Maximum Series Resistance (See Note 3)	30.0	70.0	Ohms
Frequency Stability at +25°C (See Note 2) ±50.0ppm Typ.	± 10	± 100	ppm
Frequency Stability Over Temperature ±50.0ppm Typ.	± 10	± 100	ppm
Operating Temperature Range (See Note 2)	-20	+70	°C
Storage Temperature Range	-55	+105	°C
Drive Level	1.0uW	1.0uW	uW
Seal Method Resis- tance Weld
Shunt Capacitance	1.0	7.0	pF
Motional Capacitance	Customer Specified		fF
Load Capacitance	Series	40.0	pF
Aging per year	± 2.0	± 5.0	ppm

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.PDI晶振,C7晶振,PDI石英晶體.
