中國幾千年的歷史,回首過去沒有電子的時代,在想想如見電子產品隨處可見,都已經成為了我們生活中重要的部分了.電腦控溫的冰箱、微波爐、全自動洗衣機等家用電器里單機片為核心重要部分,而每個單片機系統里都有晶振,為系統提供基本的時鐘信號,在單片機系統里晶振的作用非常大,全稱叫石英晶體振蕩器,晶振其重要性就如同人的心臟,今天我們就來探討一下單機片晶振的選擇應用解析.

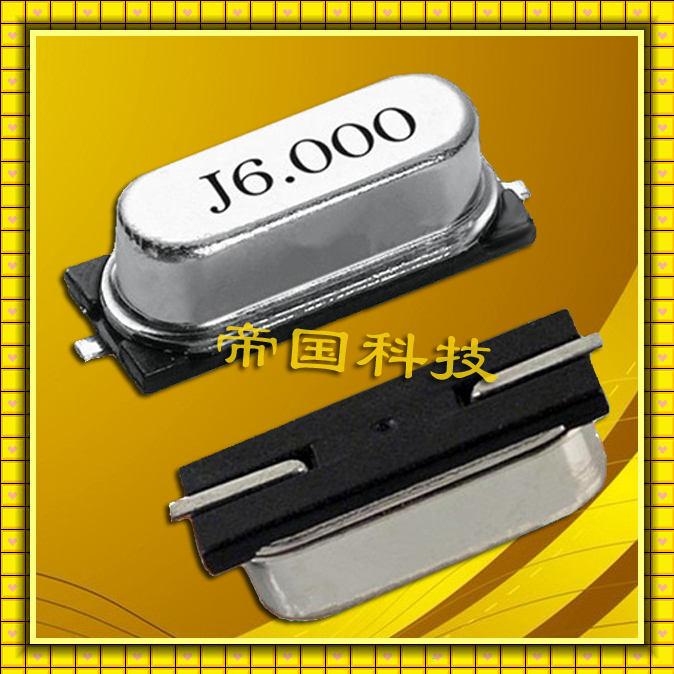

　1.單片機的晶振到底如何選擇？

　　1）看晶振的誤差率是正還是負,相應配的電容相反.一般來講,該電容要用零溫度系數電容.經驗判斷,如果電容上有R或J或黑點的電容全是零溫度系數電容.

　　2）判斷電容溫度系數絕妙的辦法,點一支香煙,把電容靠在香煙火頭上,然后用LCR表檢測,電容值不變的電容就是零溫度系數電容.

2.怎樣判斷晶振是否被過分驅動？

　　電阻RS常用來防止晶振被過分驅動.過分驅動晶振會逐漸損耗減少晶振的接觸電鍍,這將引起頻率的上升.可用一臺示波器檢測OSC輸出腳,如果檢測出來非常清晰的正弦波,且正弦波的上限值和下限值都符合需要,則晶振未被過分驅動；相反,如果正弦波形的波峰,波谷兩端被削平,而使波形成為方形,則晶振被過分驅動.這時就要用電阻RS來防止晶振被過分驅動.

　3. 如何檢測晶振是否正常？

　　檢測晶振是否正常的最實用的方法就是用示波器接晶振的任一引腳,示波器的接地引腳接線路板上的地,如果晶振正常則會顯示正弦波（單片機內部將其變?yōu)榉讲ǎ?正弦波的頻率與晶振的標注的頻率相差不大.　

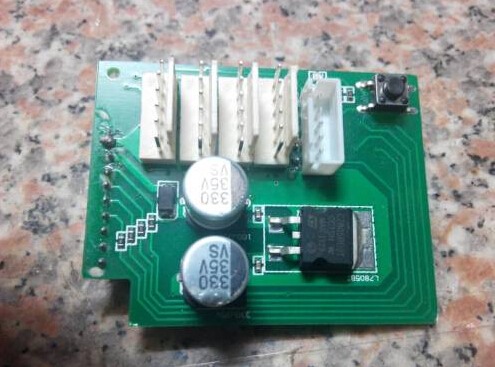

　4.晶振為何被要求緊挨著IC?

　　晶振是通過電激勵來產生固定頻率的機械振動,而振動又會產生電流反饋給電路,電路接到反饋后進行信號放大,再次用放大的電信號來激勵晶振機械振動,晶振再將振動產生的電流反饋給電路,如此這般.當電路中的激勵電信號和晶振的標稱頻率相同時,電路就能輸出信號強大,頻率穩定的正弦波.整形電路再將正弦波變成方波送到數字電路中供其使用.問題在于晶振的輸出能力有限,它僅僅輸出以毫瓦為單位的電能量.在 IC（集成電路）內部,通過放大器將這個信號放大幾百倍甚至上千倍才能正常使用.晶振和 IC 間一般是通過銅走線相連的,這根走線可以看成一段導線或數段導線,導線在切割磁力線的時候會產生電流,導線越長,產生的電流越強.現實中,磁力線不常見,電磁波卻到處都是,例如：無線廣播發射、電視塔發射、手機通訊等等.晶振和IC之間的連線就變成了接收天線,它越長,接收的信號就越強,產生的電能量就越強,直到接收到的電信號強度超過或接近晶振產生的信號強度時,IC內的放大電路輸出的將不再是固定頻率的方波了,而是亂七八糟的信號,導致數字電路無法同步工作而出錯.所以,畫PCB（電路板）的時候,晶振離它的放大電路（IC管腳）越近越好.
