更多>>陶瓷諧振器的詳細說明應用范圍
來源：http://m.luck-168.com.cn 作者：帝國科技 2019年07月24
陶瓷晶振專業陶瓷諧振器的詳細說明應用范圍
我們對晶振了解多的陶瓷諧振器，其它的應用范圍如下介紹，包括了封裝,特性,頻率范圍,穩定性和容差.
諧振阻抗,老化,負載電容,等效電路等等測試標準參數僅供參考.
一般說明
為何選擇陶瓷諧振器？在精度方面,陶瓷晶振諧振器位于石英晶體振蕩器和LC / RC振蕩器之間.它們相當小,無需調整,啟動時間更短,成本更低.
封裝：陶瓷諧振器配有標準的單列直插式封裝（ZTA,ZTB和ZTT）,或帶內置電容器的3引腳（ZTTS,ZTTCV）.
特性：陶瓷諧振器的振蕩取決于與其壓電晶體結構相關的機械共振.這些材料（通常是鈦酸鋇或鋯鈦酸鉛）具有大的偶極子運動,這通過施加的電場引起晶體的變形或生長.
頻率范圍：可用頻率范圍從190 kHz到50 MHz不等.

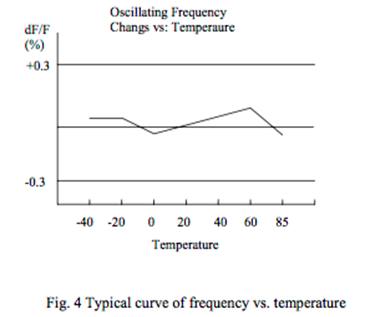

頻率穩定性：在溫度窗口（即-20oC至+ 80oC）溫度為25°C時的最大允許頻率偏差.典型的穩定性為±0.3％（±3000ppm）.
頻率容差：室溫下允許的標稱頻率偏差.頻率容差以百分比表示,典型值±0.5％或百萬分之幾,±5000ppm.

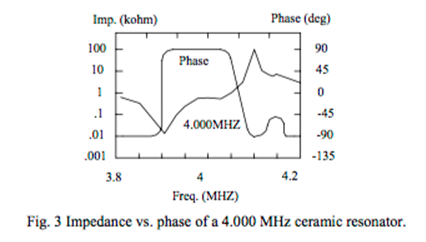

諧振阻抗：晶體在工作諧振電路中表現出的阻抗值.
老化：一段時間內的相對頻率變化.這種頻率變化率通常是指數性的.通常,10年內老化率為±0.5％.
負載電容：陶瓷振動子負載電容（CL）是振蕩器通過兩個諧振器端子觀察電路時所表現出的電容量.負載電容用一對C1和C2表示,默認值在表中給出.

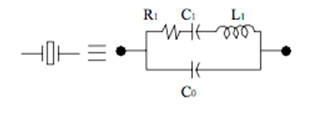

等效電路：其等效電路類似于石英晶體等效電路,即由具有并聯CO電容的分流L1,C1,R1電路組成.標準ZTAS-MG-4.00MHz的典型參數如下：L-330uH,Cl-5pF,C0-40pF和Q~900.
.png)
陶瓷諧振器的測試電路陶瓷諧振器：帶內置電容器：它由帶有反饋電阻Rf的CMOS反相器組成（圖2）.反饋電阻允許在最初施加電源時啟動振蕩.其值通常為1MΩ.Cl和C2的值在表中給出或由客戶指定.
.png)
應用
陶瓷諧振器主要用作許多微處理器的時鐘信號源,其中頻率穩定性不是主要問題.陶瓷諧振器成本低廉,內置電容以節省空間.陶瓷諧振器主要用于消費電子應用（電視,錄像機,游戲,收音機）和家用電器.
.png)
.png)
我們看完對陶瓷諧振器的應用有了更深的認識和了解了，但是這些還是最基本的參數要求，要多去看看一些相關的陶瓷諧振器的網站和文章可以多方面的積累理論知識，可以讓我們?cè)诤涂蛻?產品有機會實踐的時候馬上應用的上。
我們對晶振了解多的陶瓷諧振器，其它的應用范圍如下介紹，包括了封裝,特性,頻率范圍,穩定性和容差.
諧振阻抗,老化,負載電容,等效電路等等測試標準參數僅供參考.
一般說明
為何選擇陶瓷諧振器？在精度方面,陶瓷晶振諧振器位于石英晶體振蕩器和LC / RC振蕩器之間.它們相當小,無需調整,啟動時間更短,成本更低.
封裝：陶瓷諧振器配有標準的單列直插式封裝（ZTA,ZTB和ZTT）,或帶內置電容器的3引腳（ZTTS,ZTTCV）.
特性：陶瓷諧振器的振蕩取決于與其壓電晶體結構相關的機械共振.這些材料（通常是鈦酸鋇或鋯鈦酸鉛）具有大的偶極子運動,這通過施加的電場引起晶體的變形或生長.
頻率范圍：可用頻率范圍從190 kHz到50 MHz不等.
頻率穩定性：在溫度窗口（即-20oC至+ 80oC）溫度為25°C時的最大允許頻率偏差.典型的穩定性為±0.3％（±3000ppm）.
頻率容差：室溫下允許的標稱頻率偏差.頻率容差以百分比表示,典型值±0.5％或百萬分之幾,±5000ppm.
諧振阻抗：晶體在工作諧振電路中表現出的阻抗值.
老化：一段時間內的相對頻率變化.這種頻率變化率通常是指數性的.通常,10年內老化率為±0.5％.
負載電容：陶瓷振動子負載電容（CL）是振蕩器通過兩個諧振器端子觀察電路時所表現出的電容量.負載電容用一對C1和C2表示,默認值在表中給出.
等效電路：其等效電路類似于石英晶體等效電路,即由具有并聯CO電容的分流L1,C1,R1電路組成.標準ZTAS-MG-4.00MHz的典型參數如下：L-330uH,Cl-5pF,C0-40pF和Q~900.
陶瓷諧振器主要用作許多微處理器的時鐘信號源,其中頻率穩定性不是主要問題.陶瓷諧振器成本低廉,內置電容以節省空間.陶瓷諧振器主要用于消費電子應用（電視,錄像機,游戲,收音機）和家用電器.
