- 規格型號：12036355
- 頻率：73.5~700MHz

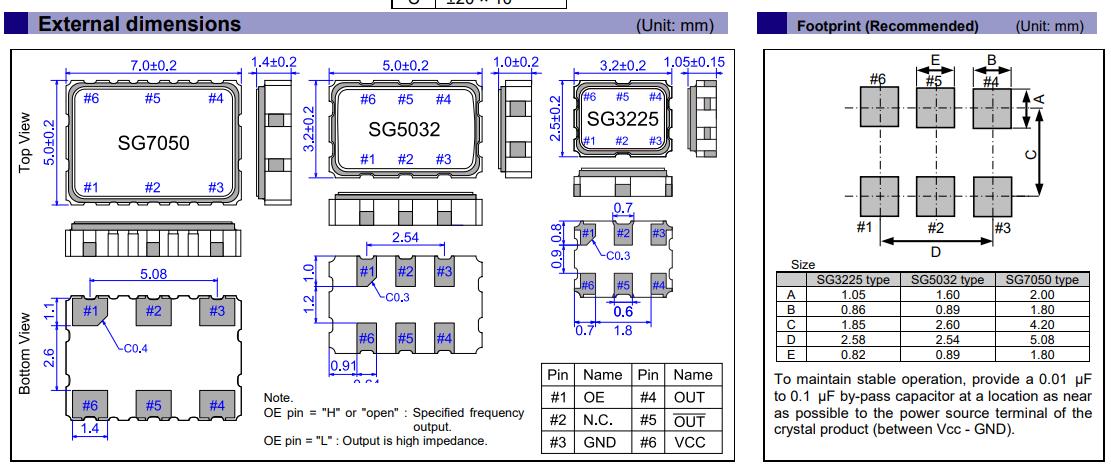

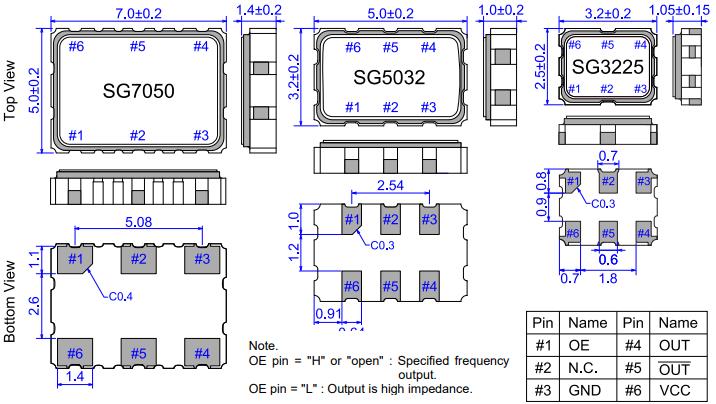

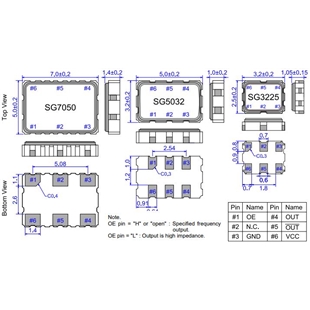

- 尺寸：5.0×3.2×1.0mm
- 產品描述：愛普生晶振,SG5032EAN晶振,"SG5032EAN 156.250000M-KEGA3"SPXO有源晶振,愛普生株式會社EPSON晶振愛普生拓優科夢,(EPSONYOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電...
愛普生晶振,SG5032EAN晶振,SPXO有源晶振,SG5032EAN 156.250000M-KEGA3
.jpg)
愛普生晶振,SG5032EAN晶振,SPXO有源晶振,"SG5032EAN 156.250000M-KEGA3",愛普生株式會社EPSON晶振愛普生拓優科夢,(EPSON — YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）.1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】 愛普生拓優科夢(Epson Toyocom)是精工愛普生株式會社與愛普生(中國)有限公司共同投資成立的有限責任公司(外商合資).
小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
愛普生晶振,SG5032EAN晶振,SPXO有源晶振,"SG5032EAN 156.250000M-KEGA3"貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.
| 晶振參數 | 符號 | SG5032EAN |
| 標準頻率 | fo | 73.5~700MHZ |
| 電源電壓 | Vcc | +3.3V |
| 存儲溫度 | T_stg | -40℃~+125℃ |
| 工作溫度 | T_use |
-20℃~+70℃ -40℃~+85℃ |
| 輸出負載 | L_CMOS | 15pF Max |
| 輸出電壓 | VOH | Vcc-1.0~-0.8V Min |
| VOL | Vcc-1.78~-1.62V Max | |
| 上升/下降時間 | tr/tf | 350 ps Max. |
| 啟動時間 | T_str | 3 ms Max |
| 頻率老化 | F_aging | ±5×10-6 /years Max |
.jpg)
.jpg)
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近音叉振蕩子的地方（在20 mm范圍之間）.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
電處理
將電源連接到有源環保晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于耐高溫晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.
有源晶振的負載電容與阻抗
負載電容與阻抗有源低功耗晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
機械處理
當有源晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致溫補晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.
負載電容
有源高頻晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.
電源線路
電源的線路阻抗應盡可能低.愛普生晶振,SG5032EAN晶振,SPXO有源晶振,"SG5032EAN 156.250000M-KEGA3"
