規格型號：71398783
頻率：32.768KHZ

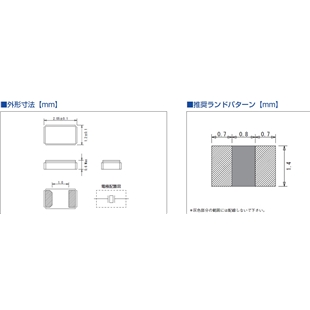

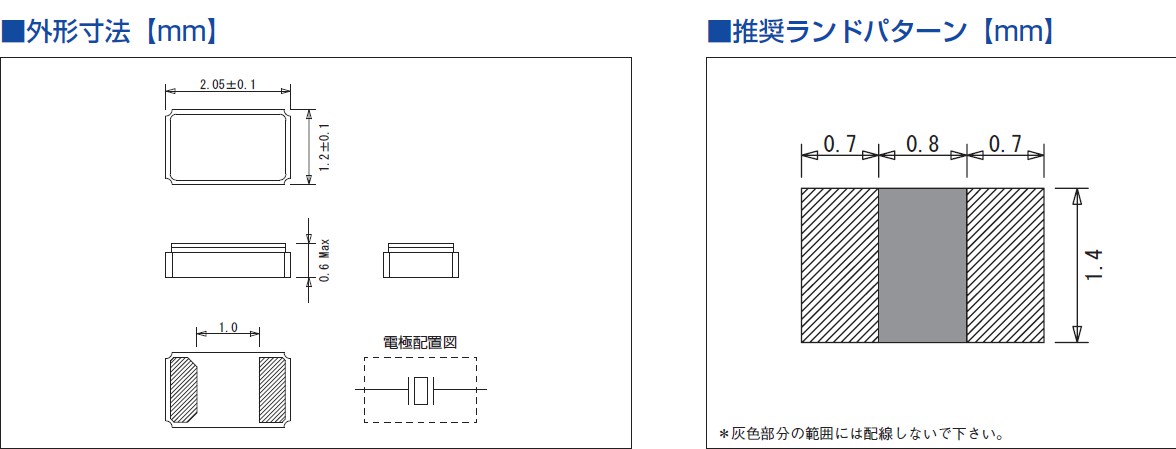

尺寸：2.0x1.2x0.6mm
PDF
產品描述：小型貼片石英晶振,"CM2012H32768DZFT"外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境...

西鐵城晶振公司為工業市場提供高性能和精密設備,不斷開發新技術和新技術在我們的制造業和工程.我們有一個良好的信譽在市場上特別是對我們的晶振,石英晶振,有源晶振,"CM2012H32768DZFT",壓控振蕩器等高精密零件使用我們自己的核心技術和脆性材料和微顯示高清圖片是必需的.是盡一切努力來改善我們的技術和發展提供有價值的服務我們的客戶,即使這是一個利基市場.西鐵城晶振奉行的管理政策是“標題作為紀念公司保持活著在這個時代”.日本制造業可持續發展的業務形式將在這樣一個追求快速多變的經濟,而重視個人、社會和環境問題.西鐵城晶振試圖滿足你在電子設備領域中成為龍頭企業.
小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因進口晶振產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.
石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英SMD晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.

西鐵城晶振參數	符號	CM2012H規格
公稱頻率	f_nom	32.768KHZ
頻率容許偏差	f_tol	±10ppm，±20ppm
頂點溫度	Ti	25℃±5ºC
保存溫度范圍	T_stg	−55ºC~+125ºC
工作溫度范圍	T_use	−40ºC~+85ºC
負載容量	CL	6.0pF，7.0pF，9.0pF，12.5pF
串聯電阻	R1	70kΩ max
絕對最大激勵等級	DL最大值	1.0μW Max
并聯電容	C ₀	1.3pF typ
頻率老化程度	f_age	±3 x 10^-6

機械振動的影響

當晶振產品"CM2012H32768DZFT",存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管低功耗晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

PCB設計指導

(1)理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

耐焊性

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將石英耐高溫晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
